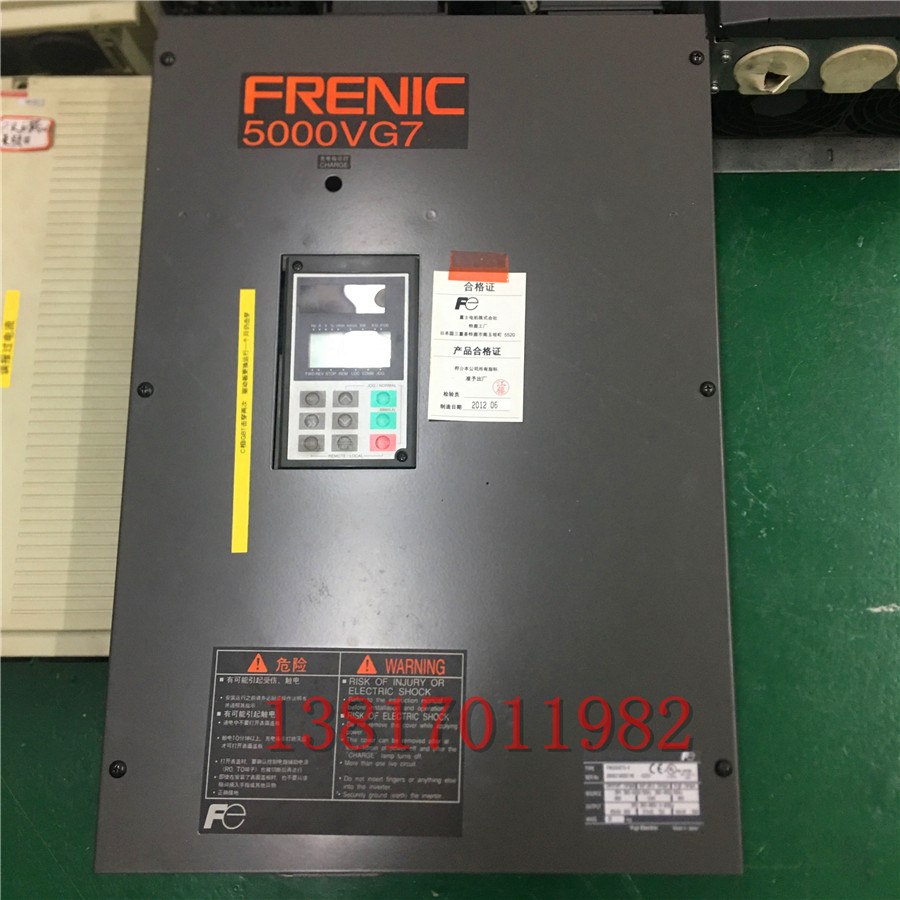

故障ER17
代碼ER17表示電流檢測故障，通用變頻器電流檢測一般采用電流傳感器，通過檢測變頻器兩相輸出電流來實現變頻器運行電流的檢測、顯示及保護功能，輸出電流經電流智能傳感器輸出線性電壓，經放大比較電路輸送給CPU處理器，CPU處理器根據不同判斷變頻器是否處于過電流狀態，如果輸出電流超過保護值，則故障保護電路，IGBT脈沖，實現保護功能。
變頻器出現ER17故障主要原因為電流傳感器故障或電流檢測放大比較電路異常，前者可通過更換傳感器解決，后者大多為相關電流檢測IC電路或IC芯片工作電源異常，可通過更換相關IC或相關電源解決。
F 00 數據保護 0:可改變數據 1:數據保護 - 0
F 01 頻率設定 0:鍵盤面板 1:模擬信號(電壓+電流) - 0
F 02 運行操作 0:鍵盤面板操作 1:端子操作 - 0
F 03 最高頻率 50 - 400 Hz 1Hz 60
F 04 基本頻率 1 15 - 400 Hz 1Hz 50
F 05 最大輸出電壓 0:輸出電壓正比于輸入電壓 200V: 80 - 240V 1V 200
400V: 160 - 480V 1V 400
F 06 加速時間 1 0.00 - 3600 秒 ( 設定 0.00 時為 0.01 秒 ) 0.01秒 6.00
F 07 減速時間 1 0.00 - 3600 秒 ( 設定 0.00 時為 0.01 秒 ) 0.01秒 6.00
F 08 轉矩提升 1 0 - 31 - 0
F 09 FNa 電壓調整 0 - 99 - 85
F 10 電動機極數 2:2極 4:4極 6:6極 8:8極 10:10極 12:12極 2極 4
F 11 速度顯示系數 0.01 - 200 0.01 0.01
F 12 電動機運行聲音調整(載頻調整) 0 - 15 KHz ( 設定為0時為0.75KHz ) 1KHz 15
F 13 自動復位次數 0 - 10 1 0
F 14 瞬時停電再起動(動作選擇) 0:不動作 1:不動作 2:動作 3:動作 - 1
F 15 電子熱繼電器1動作選擇 0:不動作 1:按普通電機動作 2:按富士FV電機動作 - 1
F 16 電子熱繼電器1動作值 0.01 - 99.9 ( 相當于額定電流的20 - 105% ) 0.01A 富士標準4極電動機額定值
F 17 直流制動動作選擇 0:不動作 1:動作 - 0
F 18 直流制動開始頻率 0 - 60 Hz ( 設定為 0 時為 0.2 Hz ) 1Hz 0
F 19 直流制動動作值 0 - 100 % 1% 50
F 20 直流制動時間 0.00 - 30 秒 0.01秒 0.5
F 21 多步頻率 1 0.00 - 400 Hz 1Hz 10.00
F 22 多步頻率 2 0.00 - 400 Hz 1Hz 20.00
F 23 多步頻率 3 0.00 - 400 Hz 1Hz 30.00
F 24 多步頻率 4 0.00 - 400 Hz 1Hz 40.00
F 25 多步頻率 5 0.00 - 400 Hz 1Hz 50.00
F 26 多步頻率 6 0.00 - 400 Hz 1Hz 60.00
F 27 多步頻率 7 0.00 - 400 Hz 1Hz 60.00
F 28 S曲線加減速動作選擇 0:不動作(線性加減速) 1:動作(弱) 2:動作(強) - 0
F 29 保護動作歷史 順次顯示過去4次保護動作歷史 - -
F 30 起動頻率 0 - 15 Hz ( 設定為 0 時為 0.2 Hz ) 1Hz 1
F 31 轉矩限制(加減速時) 0:不限制 20 - 180 % 1% 0
F 32 轉矩限制(恒速時) 0:不限制 20 - 180 % 1% 0
F 33 制動轉矩選擇 0:制動轉矩小(不用選件 DB) 1:制動轉矩大(用選件 DB ) - 0
F 34 偏置頻率 -400 - +400 Hz 1Hz 0
F 35 頻率設定增益 0.00 - 250 % 0.01 100.0
F 36 上限頻率 0 - 400 Hz 1Hz 70
F 37 下限頻率 0 - 400 Hz 1Hz 0
F 38 電動機特性 0 - 10 1 5
F 39 數據初始化 0:手動設定 1:出廠設定值(初始化) - 0
F 40 FMA FMP 端子動作調整 0:FMA 端子輸出模擬信號 1:FMP 端子輸出脈沖信號 - 0
F 41 FMA 端子功能選擇 0:輸出頻率 1:輸出電流 2:輸出轉矩 3:負荷率 - 0
F 42 FMP 端子脈沖倍率 10 - 100 (脈沖倍率) 1 24
F 43 X4 端子功能 0:RT1 1:X4 2:VF2 3:HLD - 0
F 44 多步頻率 8 0.00 - 400 Hz 0.01Hz 0.00
F 45 多步頻率 9 0.00 - 400 Hz 0.01Hz 0.00
F 46 多步頻率 10 0.00 - 400 Hz 0.01Hz 0.00
F 47 多步頻率 11 0.00 - 400 Hz 0.01Hz 0.00
F 48 多步頻率 12 0.00 - 400 Hz 0.01Hz 0.00
F 49 多步頻率 13 0.00 - 400 Hz 0.01Hz 0.00
F 50 多步頻率 14 0.00 - 400 Hz 0.01Hz 0.00
F 51 多步頻率 15 0.00 - 400 Hz 0.01Hz 0.00
F 52 頻率設定濾波器 0.02 - 5.00 ( 濾波器時間常數 ) 0.02秒 0.06
F 53 定時器時間 0:不動作 0.01 - 3600 秒 0.01秒 0
F 54 Y1 端子功能選擇 0:RUN 1:FDT 2:FAR 3:LV 4:TL 5:IP - 0
F 55 頻率值檢測(FDT動作值) 0.00 - 400 Hz 0.01Hz 0.00
F 56 滯后范圍 0 - 30 Hz 1Hz 0
F 57 THR 端子功能選擇 0:THR 功能 1:可修改數據命令 - 0
F 58 跳越頻率幅值 0 - 30 Hz 1Hz 3
F 59 跳越頻率 1 0 - 400 Hz 1Hz 0
F 60 跳越頻率 2 0 - 400 Hz 1Hz 0
F 61 跳越頻率 3 0 - 400 Hz 1Hz 0
F 62 基本頻率 2 50 - 400 Hz 1Hz 50
F 63 加速時間 2 0.00 - 3600 秒 ( 設定為0.00 時實際為 0.01 秒 ) 0.01秒 6.00
F 64 減速時間 2 0.00 - 3600 秒 ( 設定為0.00 時實際為 0.01 秒 ) 0.01秒 6.00
F 65 轉矩提升 2 1 - 31 ( 代碼 ) - 13
F 66 電子熱繼電器 2 動作選擇 0:不動作 1:通用電機動作 2:富士 FV 電機動作 - 0
F 67 電子熱繼電器 2 動作值 0.01 - 99.9 ( 相當于額定電流的 20 - 105 % ) 0.01A 富士標準4極電動機額定值
F 68 轉差補償 0.0 - 5.0 ( 轉差頻率 ) 0.1Hz 0.0
F 69 轉矩矢量控制 0:不動作 1:動作 - 0
F 70 電動機容量 0:大1級 1:同級 2:小1級 3:小2級 - 1
F 71 電動機 1 額定電流 0.00 - 99.9 ( 額定電流 ) 0.01A 富士標準4極電動機額定值
F 72 電動機 1 空載電流 0.00 - 99.9 ( 空載電流 ) 0.01A
F 73 電動機 2 額定電流 0.00 - 99.9 ( 額定電流 ) 0.01A
F 74 自動調諧 0:不動作 1:動作 - 0
F 75 電動機 1 R1%設定 0.00 - 50.00 % 0.01 富士標準4極電動機額定值
F 76 電動機 1 X%設定 0.00 - 50.00 % 0.01
F 77 轉矩限制響應速度(恒速時) 000 - 999 - 369
F 78 轉矩限制響應速度(加減速時) 000 - 999 - 394
