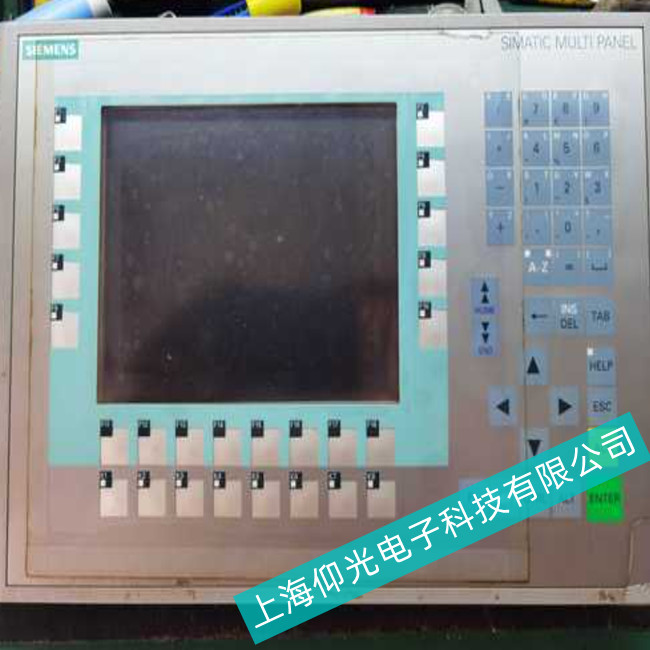

西門子觸摸屏MP277白屏故障維修
西門子觸摸屏MP277顯示白屏故障可能是液晶面板驅動電路問題、液晶面板供電電路問題、屏線接觸不良、主板控制電路問題等引起的。由于LCD液晶 顯示屏開機后白屏，說明背光燈及高壓產生電路工作正常，但液晶面板沒有得到驅動信號。如果關機后畫面消失，然后再次白屏，可能是電源板問題引起的。 從故障現象分析，LCD液晶顯示屏不論開機還是關機，只要插上電源，高壓產生電路始終處于工作狀態，背光源始終被點亮。也就是說，高壓產生電路已經不受開關控制，即主板向高壓產生電路發出的開關信號失去了控制。由于主板微處理器發出的開關信號一般都要經過幾個三極管來控制，因此故障可能是控制開關信號的三極管損壞。 開機顯示屏白屏的故障維修思路
首先拆開西門子觸摸屏MP277 LCD液晶 顯示屏的外殼，然后檢查西門子觸摸屏MP277屏線接口是否松動或未連接好。經檢查屏線連接正常。 2、接著打開西門子觸摸屏MP277電源開關，然后用萬用表測量屏線接口的供電電壓是否正常。如果供電電壓正常，轉到第5步;如果不正常，接著檢查屏線輸出端附近的保險電阻或保險電感是否開路或損壞。如果損壞，則更換損壞的元器件即可。 3、如果西門子觸摸屏MP277屏線輸出端附近的保險電阻或保險電感正常，接著檢查為LCD液晶顯示屏供電的DC-DC 電壓轉換電路的輸出端電壓是否正常。如果輸出電壓不正常，檢查此電源電路中的保險電阻、PWM 控制器、開關管、電感線圈、濾波電容等元器件，然后更換損壞的元器件即可。 4、如果西門子觸摸屏MP277 DC-DC 電壓轉換電路的輸出端電壓正常，則是DC-DC 電壓轉換電路輸出端到屏線接口之間有損壞的電容等元器件，檢查并更換損壞的元器件即可。 5、如果西門子觸摸屏MP277屏線接口的供電電壓正常，接著檢查液晶面板驅動電路中的時序信號、驅動信號是否正常。如果不正常，分別檢查產生此信號的芯片的輸出端信號、輸入端信號及供電電壓，從而判斷驅動芯片是否損壞。如果損壞，則更換即可。
西門子觸摸屏MP277LED顯示屏開機白屏的維修起來不象顯示屏黑屏那樣那樣容易，需要掌握一些關于顯示屏的電路知識，最好請專業的顯示屏維修人員來進行檢修。3、如果屏線輸出端附近的保險電阻或保險電感正常，接著檢查為LCD液晶顯示屏供電的DC-DC 電壓轉換電路的輸出端電壓是否正常。如果輸出電壓不正常，檢查此電源電路中的保險電阻、PWM 控制器、開關管、電感線圈、濾波電容等元器件，然后更換損壞的元器件即可。 4、如果DC-DC 電壓轉換電路的輸出端電壓正常，則是DC-DC 電壓轉換電路輸出端到屏線接口之間有損壞的電容等元器件，檢查并更換損壞的元器件即可。 5、如果屏線接口的供電電壓正常，接著檢查液晶面板驅動電路中的時序信號、驅動信號是否正常。如果不正常，分別檢查產生此信號的芯片的輸出端信號、輸入端信號及供電電壓，從而判斷驅動芯片是否損壞。如果損壞，則更換即可。 以上是我司在多年維修中的一些經驗，僅供參考。觸摸屏開機白屏的維修起來不象顯示屏黑屏那樣容易維修，需要掌握一定的專業知識，最好請專業的維修人員來進行檢修。
上海仰光電子科技有限公司專業維修西門子系列人機界面、數控系統、plc、工控機，常見故障如：上電不啟動、上電黑屏、花屏、暗屏、藍屏、白屏、無主板法通訊、主板高壓故障、主板顯存故障、系統丟失、系統無法啟動、不正常開機、主板損壞、主板線路短路、觸摸失靈，觸摸偏移、按鍵面板損壞，上電燒保險，電源損壞，液晶損壞、背光損壞、程序備份等
