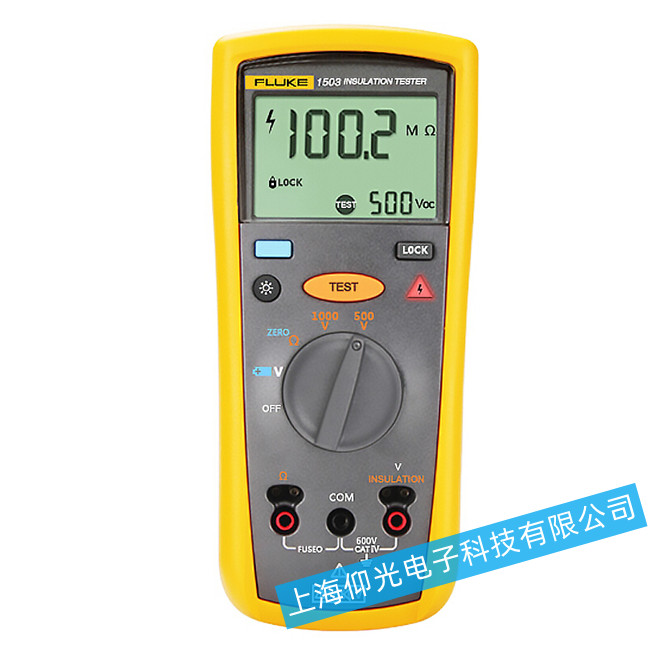

福祿克電阻測試儀F1503一般故障的檢修措施
一、端鈕“E”、“L”開路時，搖動手搖發電機指針指不到“∝”。
首先拆下提手，旋下緊固螺絲。用電烙鐵焊下發電機彈簧引線。把測量機構與發電機分開。
1、檢查測量機構：測量機構主要有交叉式線圈（以ZC25型表為例）、導流絲、電壓、電流回路電阻等組成。
①首先觀察導流絲是否變形，因?qū)Я鹘z變形，使得殘余力矩增大。特別是在“∝”附近，由于磁場較弱，定位力矩小，容易產生誤差。如是，應重新調整或更換導流絲；更換的導流絲應符合下列要求：導流絲無折傷，導流絲上、中、下三根應平行，不能上翹或下垂，用手撥動指針從“0”到“∝”，導流絲不能與轉軸或其它物相碰。
②用萬用表測電壓線圈是否斷路或短路。如是，重繞或更換。
③檢查電壓回路電阻是否增大，如是，重新調整電壓回路電阻。
2、檢查發電機：
①測量發電機輸出電壓：手搖發電機，用靜電電壓表或高壓數字電壓表測其輸出電壓。看是否與其標定的額定電壓相一致。允許有±10％的誤差。如發電機輸出電壓過低，檢查發電機繞組是否斷路或短路。如是，更換或重繞。
②檢查整流二極管是否擊穿短路，如是，更換。
③檢查發電機并聯電容是否損壞，如是，更換。
④檢查調速器的螺絲彈簧是否過松，如是，重新調整彈簧，使彈簧拉緊。
二、在“E”、“L”短路時，指針指不到“0”。
①若指針指不到“0”，可用鑷子扳動指針來調整。
②檢查電流回路電阻是否增大，如是，重新調整電阻。
③檢查電流線圈是否短路或斷路，如是，重繞或更換。
④檢查導流絲是否與其它物相碰或變形很大，如是，重新更換。
