施耐德變頻器ATV61HD22N4Z 整流模塊損壞故障維修方案

發布者:WJJ    來源:上海仰光電子科技有限公司     發布時間:2025-7-22

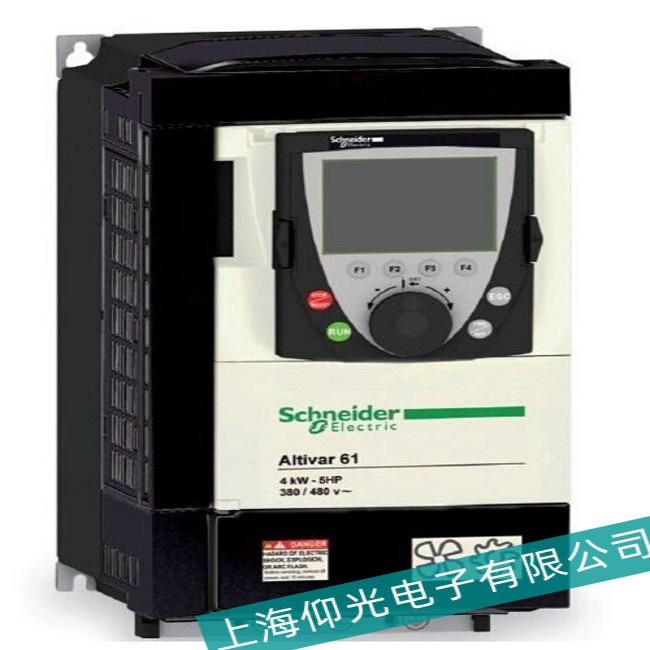

施耐德變頻器ATV61HD22N4Z 整流模塊損壞故障維修方案
施耐德變頻器 ATV61HD22N4Z 整流模塊損壞可按以下步驟進行維修:

  • 故障檢測
    • 靜態測試:將萬用表調至電阻 ×10 檔,紅表棒接到變頻器內部直流電源的 P 端,黑表棒分別接到 R、S、T 端,正常情況下應有幾十歐的阻值,且各相阻值基本平衡。若阻值為無窮大,表明整流橋故障或啟動電阻出現問題。也可根據變頻器整流橋的內部電路結構,進一步確定具體損壞的二極管。如測量上橋臂時,紅表筆接 P,黑表筆分別接 R、S、T,表針擺動到刻度的 3/5 左右為正常,不擺動則為斷路,擺動到 0Ω 為短路。
    • 動態測試:在靜態測試結果正常后,方可進行動態測試。上電前,須確認輸入電壓是否正確,檢查變頻器各接插口是否連接牢固。上電后,檢測故障顯示內容,并初步判斷故障原因。如未顯示故障,可先將參數復歸,在空載情況下啟動變頻器,測試 U、V、W 三相輸出電壓值,若出現缺相、三相不平衡等情況,則模塊或驅動板等可能存在故障。
  • 原因分析
    • 器件質量問題:整流模塊本身質量欠佳,使用過程中容易出現損壞。
    • 后級電路故障:逆變功率開關器件損壞,致使整流橋流過短路電流而損壞。
    • 電網問題:電網電壓過高,或遇雷擊和過電壓浪涌,且過電壓保護的壓敏電阻已焚毀不起作用,會使過壓加到整流橋上導致其損壞。另外,輸入缺相也會使整流橋負擔加劇而損壞。
    • 安裝問題:變頻器與電網的電源變壓器太近,線路阻抗很小,且未安裝直流電抗器和輸入側交流電抗器,整流橋易受高幅度尖脈沖電流沖擊,從而過早損壞。
  • 維修方法
    • 更換整流模塊:確定整流模塊損壞后,需更換同型號的整流模塊。若沒有同型號整流塊,可用同容量的其它類型的整流塊替代,但需重新鉆孔、攻絲來安裝。更換時,要在整流模塊與散熱片接觸面上均勻地涂上一層硅導熱膏,再緊固螺絲,以確保良好的散熱效果。
    • 修復相關電路:如果是后級電路故障導致整流模塊損壞,如逆變功率開關器件短路,需檢查并修復逆變電路,更換損壞的逆變器件。同時,還應檢查電流檢測電路和模塊溫度檢測電路等,確保這些保護電路能正常工作,避免再次因過流、過熱等情況損壞整流模塊。
    • 檢查電網情況:測量電網電壓是否穩定在額定范圍內,有無電焊機等對電網造成污染的設備。若電網電壓異常,需安裝穩壓器等設備;若有干擾設備,應采取隔離或濾波等措施,以改善電網質量。
