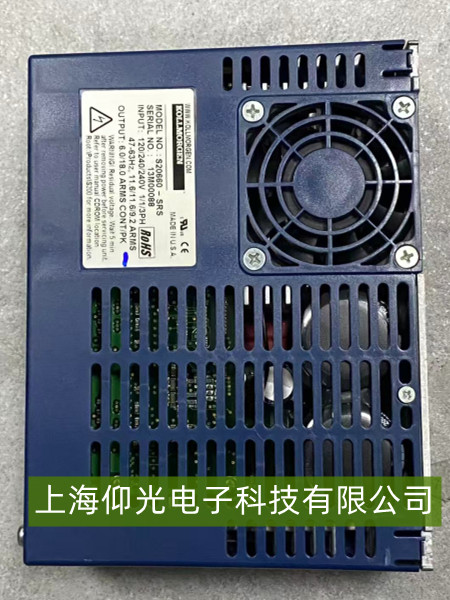

如何高效修復-科爾摩根伺服驅動器S20660 - SRS接地故障
科爾摩根伺服驅動器出現接地故障（常見報警代碼如“Ground Fault”“Earth Fault”）時，通常表現為驅動器無法正常啟動、報接地故障報警，甚至伴隨過流保護動作。以下是系統的維修思路與解決方案。
一、故障原因分析
接地故障的核心是驅動器檢測到異常電流通過接地路徑泄漏（正常情況下泄漏電流極�。�，可能由以下原因?qū)е拢?/span>
硬件連接問題：驅動器外殼/功率模塊接地線松動、虛接，或電機/電纜屏蔽層未正確接地，導致漏電流無法有效泄放。
絕緣損壞：電機繞組對地絕緣失效（如潮濕、老化）、動力電纜絕緣層破損（與外殼短路），使電流直接流向地線。
環境干擾：驅動器或電機工作環境潮濕（如車間水霧、清潔劑殘留）、粉塵堆積，加速絕緣材料老化或形成漏電通路。驅動器內部故障：功率模塊（如IGBT）、電流檢測傳感器損壞，誤報接地故障（需專業檢測）。
二、維修步驟
1. 基礎檢查
接地線可靠性：檢查驅動器外殼接地端子（通常標有“PE”或“接地”標識）與設備地排的連接是否牢固（用螺絲刀緊固），接地線線徑需符合要求（一般≥2.5mm²銅線），避免虛接或線徑過細導致漏電流檢測異常。
電機與電纜接地：確認電機外殼接地良好（與驅動器共地），動力電纜（含屏蔽層）的屏蔽網需單端可靠接地（通常接驅動器側PE端），避免兩端接地形成地環路干擾。
2. 絕緣檢測
電機絕緣測試：斷開電機與驅動器的動力線（U/V/W），使用500V兆歐表測量電機繞組相間絕緣（應≥100MΩ）及繞組對地絕緣（應≥50MΩ，潮濕環境需≥10MΩ）。若絕緣值過低，需烘干電機（如用熱風槍低溫吹干）或更換繞組。
電纜絕緣測試：檢查動力電纜（含備用線）是否有破損、老化（外皮開裂），用兆歐表測量線芯對地絕緣（≥20MΩ）。若電纜破損，需更換同規格電纜（優先選屏蔽型）。
3. 驅動器內部檢查
驅動器接地端子：檢查驅動器內部接地銅排是否氧化（用砂紙打磨后重新連接），確保功率模塊（如整流/逆變單元）的接地引腳與外殼導通良好。
誤報排查：若絕緣與接地均正常，可能是驅動器內部電流傳感器或檢測電路故障（如霍爾元件損壞），需用專業儀器（如示波器檢測接地檢測信號波形）或聯系廠家技術支持進一步診斷。
三、維修后驗證
完成上述步驟后，按以下流程測試：
重新上電，觀察驅動器是否仍報接地故障；
低速運行電機（如10%額定轉速），監測驅動器運行電流與溫度是否正常；
長時間運行（30分鐘以上），確認故障無復現。
